學習PLC基本梯形圖

1。啟動、保持、停止電路
   x1    x2
|--||---|/|-----(y1)
|     |
|  y1 |
|--||-
|

2.三相異步電機正反轉控制電路
|
|  x0         x2       x1        y1
|--||--------|/|------|/|-------|/|-------(y0)  正轉
|         |
|  y0     |
|--||------
|
|  x1         x2       x0        y0
|--||--------|/|------|/|-------|/|-------(y1)  反轉
|         |
|  y1     |
|--||------
|
3.閃爍電路
   x0    T1
|--||---|/|-----(To)k20
|
|  T0
|--||-----------(T1)k30
|         |
          |-----(y0)

4.延時接通/斷開電路
   x0
|--||-----------------(T0)k90
|
|  y1         x0
|--||--------|/|------(T1)k30
|
|  t0         t1
|--||--------|/|------(y1)
|         |
|  y1     |
|--||------
|
5.  DF上升沿微分,DFI下降沿微分

概述
DF：當檢測到輸入觸發信號的上升沿時，僅將觸點閉合一個掃描周期。
DFI：當檢測到輸入觸發信號的下降沿時，僅將觸點閉合一個掃描周期。

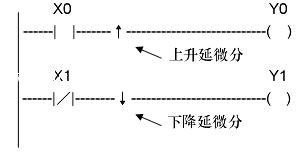

程序示例

示例說明
  在檢測到 X0的上升沿（OFF→ON）時，Y0僅為 ON一個掃描周期。
  在檢測到 X1的下降沿（ON→OFF）時，Y1僅為 ON一個掃描周期。

描述
  當觸發信號狀態從 OFF 狀態到 ON狀態變化時，DF 指令才執行并且輸出僅接通一個掃描周期。
  當觸發信號狀態從 ON狀態到 OFF 狀態變化時，DFI 指令才執行并且輸出僅接通一個掃描周期。
  若執行條件最初即為閉合，則 PLC接通電源，則不會產生輸出。
編程時的注意事項
  DF 和 DFI 指令的使用次數有限制，CX1-16R使用這兩個指令的次數之和最多為 128 次。
6。微分指令的應用示例
如果采用微分指令編程，可以使程序調試更加簡單。
自保持回路應用示例
使用微分指令可以保持輸入信號。

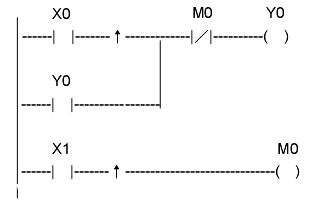

7。交替回路應用示例
使用微分指令也可以構成一個交替變化回路，實現利用同一個輸入信號切換進行保持或釋放。
